一、 氣動襯氟球閥概述：

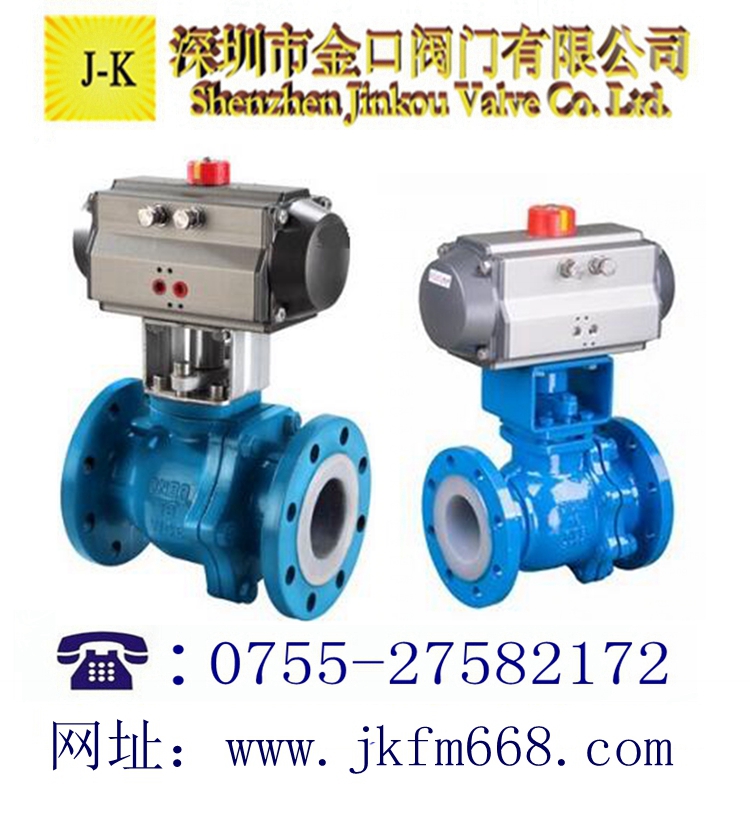

Q641F氣動襯氟球閥是采用氣動執行器與襯氟球閥組成，閥門采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。氣動襯氟球閥可作開關或調節之用，耐腐蝕氣動球閥適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑氣動襯氟球閥提供最大的流量，并可用于掃線清洗或隔離輸送的管道。
耐腐蝕氣動球閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
氣動襯氟球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。廣泛應用于食品、環保、輕工、石油、造紙、化工、輕紡、電力等行業的自動調節與遠程控制系統中。
二、 氣動襯氟球閥 產品特點：
流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
三、 氣動襯氟球閥氣動執行器：
四、 采用新型GTD系列或ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
四、氣動襯氟球閥主要技術參數：
● 閥體及內件
|
閥體形式
|
兩段式鑄造閥體(內襯四氟)
|
|
公稱通徑
|
DN15～DN400
|
|
公稱壓力
|
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法蘭標準
|
GB、JB、HG、JIS、ANSI、DIN
|
|
連接形式
|
法蘭式
|
|
壓蓋型式
|
螺栓壓緊式
|
|
適用溫度
|
-40～+180℃
|
|
球體形式
|
"O"型全襯氟球體
|
|
流量特性
|
近似快開特性
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
五、 ●氣動襯氟球閥 執行機構：
|
執行器型號
|
GT、SR、ST、AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-20～+90℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
六、 ■ 氣動襯氟球閥主要零件材料：
|
閥體
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥芯
|
不銹鋼+聚四氟依稀(F46)
|
|
閥座
|
聚四氟依稀(F46)
|
|
閥桿
|
2Cr13
|
|
填料
|
柔性石墨、聚四氟依稀
|
|
支架
|
鑄鐵、鑄鋼、不銹鋼
|
|
聯軸器
|
25、35、45
|
七、 ■ 氣動襯氟球閥主要性能指標:
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
允許壓差(MPa)
|
≤ 公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
軟密封VI級
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的2%
|
八、 ■ 氣動襯氟球閥主要性能規范:
|
試驗壓力(MPa)
|
公稱壓力(MPa)
|
壓力級(class)
|
JIS(K)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
3.0
|
7.5
|
16.5
|
2.4
|
3.8
|
|
密封試驗
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
2.2
|
5.5
|
12.1
|
1.5
|
2.8
|
|
氣密試驗
|
0.4～0.7MPa
|
