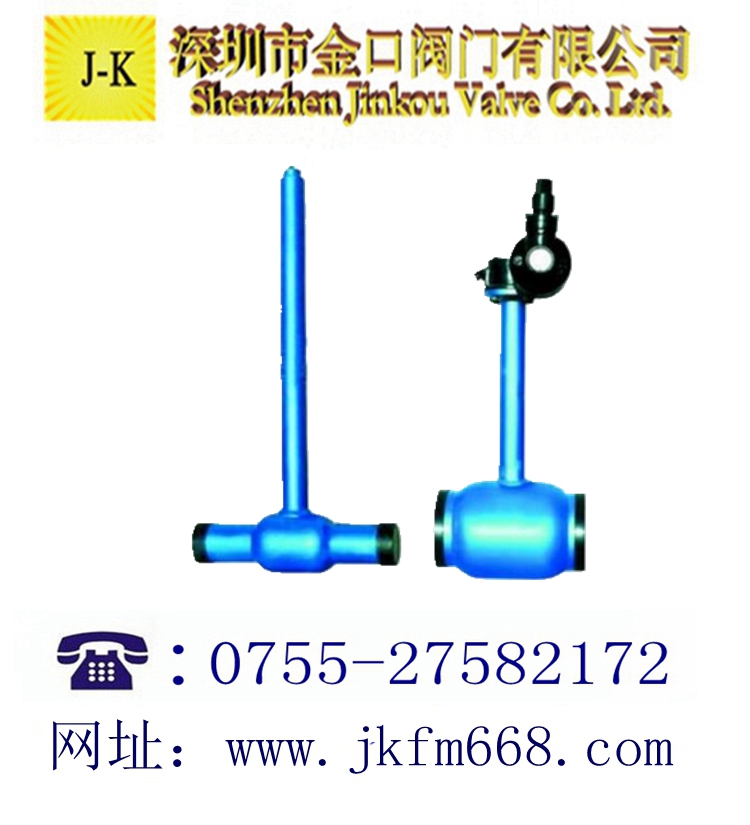

QA61F-16C全焊接長桿直埋球閥，廣泛應用于城市燃?xì)獾牡叵鹿芫�，天然氣輸送管線，調壓站等領域。在過去的30多年里，通過不斷的研究和創新，以及對產品質量的精益求精。已贏得世界30多個國家的信賴和好評.

    全焊接球閥，由于閥門的整體結構采用全焊接的工藝結構，使閥門的內、外密封得到了極大的提高，閥門的重量得到了很大的降低(特別是DN300以下)o使閥門的安裝變得更為便捷，不僅降低了工程施工的成本，也節省了時間。

      全焊接直埋球閥，可以直接深埋地下。不用設置地下閥門控制室，這樣操作者不需要進入地下，只需在地上用T型手柄進行傳動操作即可，非常方便，避免了以往由于設置地下閥門控制室而存在的不安全隱患。

     全焊接直埋球閥，可根據用戶燃?xì)夤艿赖穆竦厣疃龋瑏頌槟�設計不同的閥門高度。同時，也可根據用戶對閥門連接端口的不同需要，為您設計了多種端口連接方式，供您選擇.

全焊接球閥分標準徑和通徑兩種供您選擇.

 閥體：碳鋼ST37, A106-B, STPG 370, A105, ASTM A516-60, A216-WCB 或相等的。不銹鋼304或316(根據要求選擇)

球體：不銹鋼304或316級別

閥座：金屬閥座帶有聚合物密封圈， PTFE, RTFE, Viton, Nylon, Peek 等



埋地式熱力球閥(長體型)                                      主要連寸                               單位：mm

SIZE	D	D1	D2	D3	D5	6K1	6K2	L	T
25/32	20	]33.7	48.3	]33.7	47	350	19	-	1006
32/40	25	42.4	60.3	33.7	58	350	19	-	1052
40/50	32	48.3	76.1	33.7	70	350	19	-	1078
50/63	40	60.3	88.9	33.7	84	350	19	-	1120
65/75	50	76.1	114.3	33.7	98	350	19	-	1150
80/90	65	88.9	139.7	33.7	118	350	19	-	1094
100/110	80	114.3	168.3	42.4	143	350	19	-	1165
100/125	80	114.3	168.3	42.4	158	350	27	-	1175
150/160	125	168.3	219.1	42.4	197	350	27	-	1318
150/180	125	168.3	219.1	76.1	227	350	50	-	1350
200/200	150	219.1	273.0	88.9	267	350	50	90	1362
200/225	150	219.1	273.0	88.9	282	350	50	90	1318



設計與制造規范

基本設計規范	API 6D、ASME B 16.34
材質	碳鋼（A105）系列、奧氏體不銹鋼系列、低溫鋼（LF9/LF2）系列
壓力溫度等級	ASME B16.34、API 608
結構長度	ASME B16.10、GB12221
對焊端形式	ASME B16.25、ASME B31.4/31.8
法蘭形式與尺寸	ASME B16.47、ASME B 16.5、MSS SP-4、BS、DIN、JIS、GB、JB、HG、SH
檢驗與試驗	API 598、API 6D、GB13927
耐火試驗	API 607、PAI 6FA
驅動方式	手動、電動、氣動、液動、氣液聯動（按客戶要求）
